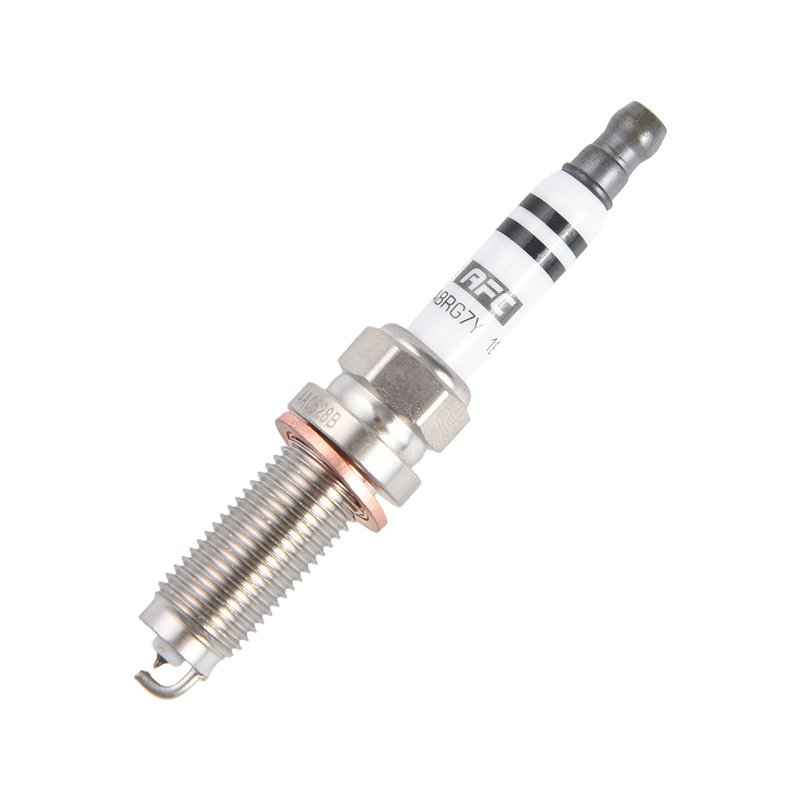

A tennplugg diagram er den raskeste måten å bekrefte tre ting på en gang: riktig plugg for en motor, riktig gapinnstilling og varmeområdet motoren faktisk trenger. Kryssreferanser av et diagram mot motorens OEM-nummer, i stedet for å gjette fra en del som "likner", forhindrer de to vanligste tennpluggfeilene i feltet: fortenning fra en plugg som går for varm, og tilsmussing fra en plugg som går for kaldt. De fleste feil med feil i plugg går tilbake til å hoppe over diagramtrinnet helt og erstatte en plugg basert på trådstørrelse alene.
Et diagram er også den eneste pålitelige måten å sammenligne plugger på tvers av merker uten å fysisk måle delen. Gjengestigning, rekkevidde og setetype ser nesten identisk ut med øyet ved 12 mm eller 14 mm, men en halv millimeters forskjell i rekkevidde er nok til enten å treffe et stempel eller la avfyringsspissen være forsenket for langt inn i kammeret. Diagrammer eksisterer nettopp fordi disse dimensjonene ikke er visuelt tydelige og fordi varmeområdetall ikke er standardisert på tvers av produsenter, så det trykte tallet alene er meningsløst uten å vite hvilket merkes skala det tilhører.
Denne veiledningen går gjennom hvordan tennpluggdiagrammer er strukturert, hvordan du leser varmeområde og spaltekolonner riktig, hvordan kryssreferansediagrammer fungerer mellom merker, hvordan du dekoder bokstavene og tallene i et delenummer, hvilke dreiemomentverdier som gjelder for hvilken setetype, hvordan applikasjonskategori endrer hvilken rad i diagrammet som gjelder, og hvilke tall som faktisk betyr noe når en motor går feil, mister kraft eller tilsmusser.
Hva et tennpluggdiagram faktisk inneholder
Et standard tennpluggdiagram organiserer plugger etter motorapplikasjon først, og viser deretter de tekniske kolonnene som trengs for å bekrefte montering. De fem kolonnene som vises på nesten hvert produsentdiagram er delenummer, gjengestørrelse og rekkevidde, varmeområde, gap og anbefalt dreiemoment.
01
Delenummer / OEM Kryssreferanse
Produsentens katalognummer, pluss tilsvarende tall fra konkurrerende merker, slik at en tekniker kan erstatte NGK med Denso eller Mester uten å måle motorrommet på nytt.
02
Trådstørrelse og rekkevidde
Oppført i millimeter, typisk 10 mm, 12 mm, 14 mm eller 18 mm gjengediameter, ved siden av rekkevidden (lengden på den gjengede delen som sitter inne i sylinderhodet, vanligvis 12 mm til 26,5 mm).
03
Varmeområdenummer
En relativ skala (ikke en absolutt temperatur) som viser hvor raskt pluggen trekker varme bort fra avfyringsspissen. Lavere tall blir varmere på NGK og Denso skalaer; høyere tall blir varmere på Champion- og Bosch-vektene.
04
Elektrodegap
Avstanden mellom senter- og jordelektroden, målt i millimeter eller tommer, som direkte påvirker gniststyrken og hvor lett luft-drivstoffblandingen antennes.
05
Tiltrekkingsmoment
Spesifisert av gjengestørrelse og setetype (pakning eller avsmalnende), siden overmomentering av en konisk seteplugg kan ta knekken på porselensisolatoren og understramming forårsaker dårlig sylinderforsegling.
Dekoding av bokstaver og tall inne i et delenummer
Et tennpluggdiagram blir først fullt nyttig når selve delenummeret kan leses uten å slå opp noe. Produsenter pakker trådstørrelse, rekkevidde, varmeområde og elektrodetype i en enkelt alfanumerisk streng, og plasseringen av hvert tegn er konsistent innenfor et merkes eget system, selv om det er forskjellig fra merke til merke.
B Trådstørrelsesgruppe (B = 14 mm på NGK)
K Hex størrelse / elektrodekonfigurasjon
6 Varmeområdenummer
E Indikator for utvidet rekkevidde
IX Iridiumelektrodesuffiks
Bruker NGK som referansesystem, siden det er det mest kryssrefererte merket på kart med flere produsenter: den første bokstaven identifiserer typisk tråddiameter, følgende bokstav eller bokstaver beskriver sekskantstørrelse og elektrodeprojeksjon, tallet i midten er varmeområdet, en bokstav umiddelbart etter varmeområdenummeret signaliserer ofte utvidet rekkevidde eller et avsmalnende sete, og Pdium, GRri, IX, platina, eller et racingspesifikk design. Å endre et enkelt tegn i koden kan endre tilpasningen , og det er grunnen til at diagrammer viser hele strengen i stedet for å tillate delvise treff.
Denso følger en lignende logikk, men med egne bokstavtildelinger, og Champion og Bosch bruker helt forskjellige prefiks- og suffikskonvensjoner. Et diagram som viser alle fire merkene side ved side gjør dekodingsarbeidet på forhånd, men å forstå den underliggende kodestrukturen gjør det mulig å oppdage en åpenbar datainntastingsfeil på et diagram, for eksempel et varmeområdesiffer som ikke samsvarer med resten av raden.
Tennplugg Diagrammer etter applikasjonskategori
Katalogen til det samme merke spenner over bil-, motorsykkel-, marine- og småmotorplugger, og hver kategori har en tendens til å gruppere seg rundt forskjellige gjengestørrelser, rekkeviddelengder og varmeområdebånd fordi motorene selv kjører med forskjellige turtallstak og driftssykluser.
| Søknad | Vanlig trådstørrelse | Felles rekkevidde | Typisk RPM-tak |
|---|---|---|---|
| Personbil / lett lastebil | 12 mm til 14 mm | 19 mm | 6000 til 7000 RPM |
| Motorsykkel / sportssykkel | 10 mm til 12 mm | 12 mm til 19 mm | 10 000 til 14 000 RPM |
| Påhengsmotor marine | 14 mm | 19 mm to 26.5mm | 5500 til 6500 RPM |
| Plen / liten motor | 14 mm to 18mm | 9,5 mm til 12,7 mm | 3000 til 3600 RPM |
| Industriell generator | 14 mm | 12,7 mm til 19 mm | 3600 RPM (fast) |
Sjø- og motorsykkelkart fortjener spesiell oppmerksomhet fordi begge applikasjonene kjører vedvarende høy belastning i lengre perioder, som er den motsatte driftssyklusen til en gressklipper som går på tomgang, overspenner og slår seg av gjentatte ganger i løpet av minutter. En kartoppføring bygget for vedvarende høy-RPM-bruk vil nesten alltid spesifisere et kaldere varmeområde enn den tilsvarende trådstørrelsen for en liten motor med periodisk bruk, selv når de fysiske dimensjonene ellers er identiske.
Installasjonsmomentverdier etter gjengestørrelse og setetype
Dreiemoment er kolonnen som oftest hoppes over på et diagram, men det er like kritisk som gap eller varmeområde. Å skru for mye på en konisk seteplugg kan knekke porselensisolatoren eller knuse setet , mens under-stramming av en pakningsseteplugg etterlater en forbrenningsgasslekkasjebane rundt gjengene som eroderer sylinderhodet over tid.
| Trådstørrelse | Pakningssetemoment | Konisk setemoment |
|---|---|---|
| 10 mm | 8 til 10 Nm | 8 til 10 Nm |
| 12 mm | 15 til 20 Nm | 10 til 15 Nm |
| 14 mm | 20 til 30 Nm | 15 til 23 Nm |
| 18 mm | 30 til 40 Nm | 20 til 30 Nm |
Disse områdene forutsetter en tørr, usmurt gjenge, og det er slik de aller fleste diagrammer presenterer dreiemomentet. Hvis det påføres anti-festeblanding på gjengene, øker den effektive klemkraften ved en gitt momentinnstilling, så den faktiske dreiemomentverdien bør reduseres med omtrent 10 til 20 prosent fra diagrammets tørrgjengeverdi for å unngå overkomprimering av setet. En momentnøkkel er den eneste pålitelige måten å treffe disse tallene konsekvent ; den vanlige "finger tight pluss a quarter turn"-metoden er en tilnærming som fungerer rimelig bra for pakningsseteplugger, men som er langt mindre tilgivende på koniske seter.
Varmeområde er kolonnen som oftest feilleses på et tennpluggdiagram, fordi skaleringsretningen veksler mellom produsentene. NGK og Denso bruker stigende tall for kaldere plugger , som betyr at en 9 går kaldere enn en 6. Champion og Bosch bruker motsatt konvensjon , der høyere tall indikerer en varmere plugg.
| Merke | Skala retning | Typisk rekkevidde | Hottere eksempel |
|---|---|---|---|
| NGK | Lavere tall = varmere | 2 til 12 | BR6 er varmere enn BR9 |
| Denso | Lavere tall = varmere | 2 til 12 | U22 er varmere enn U27 |
| Champion | Høyere tall = varmere | 7 til 16 | RV15 er varmere enn RV9 |
| Bosch | Høyere tall = varmere | 2 til 8 | WR7 er varmere enn WR5 |
En "varmere" plugg har en kortere isolatornese, og overfører forbrenningsvarme til sylinderhodet raskere, noe som holder spissen kjølig nok til å unngå fortenning i motorer med høy belastning, høy kompresjon eller turbo. En "kaldere" plugg har en lengre isolatornese som holder på varmen lenger på tuppen, noe som hjelper den med å selvrense karbonavleiringer i motorer som kjører med lavere turtall eller kortere tursykluser. Å velge ett trinn kaldere enn OEM er vanlig i spor- eller slepeapplikasjoner ; å velge ett trinn varmere er sjelden tilrådelig utenom en dokumentert innstillingsendring.
Elektrodegap: Hvorfor diagramnummeret ikke er valgfritt
Avstandsverdien som er oppført på et diagram, er kalibrert til tenningssystemets spenningsutgang og motorens kompresjonsforhold. Et gap som er for smalt gir en svak, liten gnist som sliter med å antenne en mager blanding, noe som fører til nøling under belastning. Et gap som er for stort krever mer spenning enn spolen kan levere pålitelig , noe som får gnisten til å feiltenne av og til, spesielt ved høye turtall.
Gapet er for smalt (under spesifikasjonen)
- Grov tomgang og redusert gassrespons ved lav hastighet
- Økt risiko for karbonbegroing over tid
- Spark kan "finne en snarvei" langs isolatoren i stedet for å hoppe i gapet
Gapet er for stort (over spesifikasjonen)
- Nøling eller snubler under akselerasjon
- Spoletøyning, som forkorter tennspoles levetid
- Høyere sjanse for feiltenningskoder ved motorveihastighet
| Motor / tenningstype | Typisk gap (mm) | Typisk gap (inn) |
|---|---|---|
| Eldre tenning av punkttype | 0,6 til 0,8 | 0,024 til 0,032 |
| Standard elektronisk tenning | 0,8 til 1,1 | 0,032 til 0,043 |
| Coil-on-plug (moderne personbil) | 1,0 til 1,3 | 0,039 til 0,051 |
| Små motorer / plenutstyr | 0,5 til 0,75 | 0,020 til 0,030 |
Forhåndsgapte plugger bør fortsatt kontrolleres mot diagrammet før installasjon , siden frakt og håndtering kan lukke eller utvide et fabrikkgap med noen få hundredeler av en millimeter, noe som er nok til å påvirke kaldstartsytelsen på spole-på-plugg-systemer med tett toleranse.
Hvordan kryssreferansediagrammer fungerer mellom merkevarer
Et kryssreferansediagram kartlegger ett merkes delenummer til dets nærmeste ekvivalent i et annet merkes katalog, matchet av trådstørrelse, rekkevidde, varmeområdeposisjon og elektrodemateriale. "Nærmeste ekvivalent" betyr ikke alltid identisk , to kryssrefererte plugger kan avvike litt i elektrodetuppdesign (standard nikkel, platina eller iridium) selv når alle dimensjonale spesifikasjoner stemmer overens.
A
Start med det kjente delenummeret, vanligvis fra OEM-servicehåndboken eller pluggen som er installert.
↓
B
Match tråddiameter og rekkevidde nøyaktig, disse er ikke omsettelige; en 0,5 mm rekkeviddefeil kan treffe stempelet eller sitte for langt fra kammeret.
↓
C
Bekreft at varmeområdeposisjonen er ekvivalent, ikke bare det trykte tallet, siden skaleringsretningen varierer etter merke som beskrevet ovenfor.
↓
D
Sjekk setetype (pakning vs. konisk) og elektrodemateriale samsvarer, eller bekreft i det minste at erstatningen er klassifisert for samme driftssyklus.
Industrielle og små motorapplikasjoner, inkludert generatorer, høytrykksvaskere og motorsager, bruker ofte kompakte ekstruderte eller ensylindrede motorer der OEM-delenummeret tilordnes flere ettermarkedsekvivalenter på en enkelt kartrad. Bekreft alltid rekkevidden før du antar at en kryssreferert del er en drop-in passform , siden to motorer som deler en borestørrelse fortsatt kan bruke forskjellige rekkeviddeplugger avhengig av sylinderhodedesign.
Elektrodemateriale oppført på diagrammet
De fleste diagrammer inkluderer en kolonne for elektrodemateriale fordi den påvirker både tennpluggens levetid og det ideelle gap-sjekkintervallet. Materialevalg endrer ikke varmeområde , men det endrer hvor ofte gapet skal inspiseres og hvor lenge pluggen varer før utskifting.
| Material | Typisk levetid | Notater |
|---|---|---|
| Kobber / nikkel-legering | 20 000 til 30 000 miles | Laveste kostnad, bredeste gap-sjekkintervaller som trengs |
| Platina (single) | 60 000 til 80 000 miles | Senterelektrodebelagt, langsommere gaperosjon |
| Platina (dobbel) | 60 000 til 100 000 miles | Begge elektrodene er belagt, vanlig ved tenning uten fordeler |
| Iridium | 80 000 til 120 000 miles | Finere senterledning, lavere spenningskrav, lengste intervall |
På et multimerkediagram er iridium- og platinaoppføringer vanligvis plassert i samme varmeområderad som kobbermotstykket, bare oppført som en premiumvariant med en annen suffiksbokstav i delenummeret.
Hvordan klima og kjøremønster flytter høyre kartrad
To identiske motorer i forskjellige klimaer eller driftssykluser kan lande på forskjellige rader i samme diagram, fordi varmeområdet er ment å matche den gjennomsnittlige driftstemperaturen til avfyringsspissen, ikke bare motorens slagvolum eller kompresjonsforhold.
Kaldt klima, korte turer
Motorer som sjelden når full driftstemperatur før turen er over, har en tendens til å smusse til kaldere plugger raskere. Et diagrams standard varmeområde, eller til og med ett trinn varmere, er vanligvis passende her.
Varmt klima, vedvarende belastning
Tauing, sleping eller forlenget motorveikjøring i høy omgivelsesvarme presser forbrenningstemperaturene opp. Mange diagrammer viser en valgfri ett-trinns kaldere oppføring spesifikt for denne lastprofilen.
Stopp-og-gå bykjøring
Hyppig tomgang ved lavt turtall favoriserer en litt varmere plugg som fortsatt kan brenne av karbonavleiringer i de korte periodene med høyere belastning mellom stoppene.
Jevn motorvei cruising
Konsekvent mellom-til-høy RPM-cruising holder avfyringsspissen på en stabil temperatur, som er tilstanden diagrammets standard varmeområde generelt er kalibrert rundt.
Et diagrams "standard" anbefaling forutsetter en gjennomsnittlig driftssyklus , så enhver applikasjon som ligger tydelig utenfor den gjennomsnittlige, vedvarende tauingen, banebruken eller ekstremt korte urbane turer, er akkurat situasjonen der det er verdt det ekstra trinnet å konsultere kartets listede alternative varmeområderad, hvis en finnes.
Vanlige feil når du leser et tennpluggdiagram
!
Matching etter trådstørrelse alene. To plugger med samme 14 mm gjenger kan ha helt forskjellig rekkevidde, varmeområde og setetype, så gjengestørrelsen begrenser søket, men bekrefter aldri passformen alene.
!
Forutsatt at tallene for varmeområde sammenlignes direkte på tvers av merker. En Champion 9 og en NGK 9 er ikke samme varmeområde; posisjonen innenfor hvert merkes egen skala er det som betyr noe, ikke det trykte sifferet.
!
Ignorerer skillet mellom pakning og konisk sete. Å bruke en pakningssete-momentverdi på en konisk seteplugg, eller omvendt, er en av de vanligste årsakene til en isolatorsprekk oppdaget i løpet av neste serviceintervall.
!
Lese et generisk diagram i stedet for et motorkodespesifikk. Samme bilmodellår kan bruke to forskjellige motorkoder med to forskjellige pluggspesifikasjoner, så kartoppføringen må samsvare med motorkoden, ikke bare modellnavnet.
!
Hopp over gapkontrollen på en forhåndsgapet plugg. Fabrikkhull kan forskyves litt under pakking og frakt, og diagrammets oppførte gap-verdi bør fortsatt verifiseres med et gap-verktøy før installasjon.
Forventninger til levetid knyttet til diagrammets materialkolonne
Elektrodematerialsøylen fungerer som en grov prediktor for levetid når den er matchet mot applikasjonskategorien fra diagrammet ovenfor. Vedvarende bruk med høye omdreininger forkorter intervallet for hvert materiale noe, mens periodisk bruk av lett bruk forlenger det.
Disse tallene antar at gapet og varmeområdet fra diagrammet var korrekte ved installasjonen. Et feil varmeområde kan halvere forventet levetid for ethvert materiale , siden en plugg som kjører varmere eller kaldere enn tiltenkt akkumulerer avleiringer eller eroderer elektroden raskere enn dens nominelle intervall forventer.
Verktøy som trengs for å bekrefte kartspesifikasjoner hjemme
Gapmåler i tråd eller myntstil
Bekrefter det faktiske gapet mot diagrammets oppførte verdi; wire-stilmålere er mer nøyaktige på fintrådede iridiumelektroder enn flate følermålere.
Kalibrert momentnøkkel
Nødvendig for å treffe diagrammets dreiemoment nøyaktig, spesielt på koniske seteplugger der det akseptable området er smalt.
Tennpluggkontakt med gummiinnsats
Beskytter porselensisolatoren under fjerning og installasjon, dimensjonert spesifikt til sekskantdimensjonen som er oppført på diagrammet.
Digitale skyvelære
Nyttig for å dobbeltsjekke rekkevidde når en kartoppføring virker tvetydig eller når man sammenligner en brukt plugg med en ny kryssreferert del før installasjon.
Bruke diagrammet til å diagnostisere et eksisterende problem
Når en plugg allerede viser slitasje eller begroing, unngår man å jobbe bakover gjennom diagrammet i en fast rekkefølge å erstatte delen med en identisk mismatch.
Trinn 1. Trekk i pluggen og noter spissens farge, avsetningstype og elektrodeslitasjemønster.
Hvis det er tørt og sotet: bekreft at diagrammets varmeområde ikke var ett trinn kaldere enn den angitte standardverdien, og se etter en relatert rik blanding som ikke er relatert til pluggen.
Hvis hvit eller blemmer: bekreft at diagrammets varmeområde ikke var ett trinn varmere enn oppført, og sjekk tenningstidspunktet før du installerer det samme varmeområdet på nytt.
Trinn 2. Velg delenummeret på nytt fra diagrammets riktige rad, kontroller gapet og dreiemomentet på nytt, og dokumenter installasjonsdatoen for neste serviceintervall.
Samsvarende symptomer Tilbake til diagrammet
Når en motor allerede viser et problem, kan diagrammet arbeide bakover fra symptomet for å identifisere hvilken spesifikasjon som sannsynligvis ble savnet under siste pluggbytte. Spissfargen og tilstanden til en fjernet plugg er den raskeste diagnostiske ledetråden tilgjengelig uten et skanneverktøy.
Svart, tørr sot på tuppen
Indikerer en plugg som kjører kaldere enn diagrammets anbefalte varmeområde for den motoren, eller en rik drivstoffblanding som ikke er relatert til selve pluggen.
Hvit eller blemmet isolator
Indikerer at en plugg går varmere enn anbefalt, eller fortenning forårsaket av detonasjon, karbonoppbygging eller feil timing.
Våt, oljeaktig begroing
Peker på oljeinntrenging forbi slitte ringer eller ventiltetninger i stedet for en feil i varmeområdet; diagramerstatning vil ikke fikse dette.
Erodert eller avrundet elektrode
Normal slitasje ved slutten av livet; krysshenviser det eksisterende delenummeret på kartet og bytt ut med det oppførte materialets forventede intervall.
En praktisk sjekkliste før du kjøper fra et diagram
- Bekreft den nøyaktige motorkoden eller VIN-spesifikke applikasjonen, ikke bare kjøretøyets modellår, siden motorbytte midt på året er vanlig.
- Registrer trådstørrelsen og rekkevidden fra pluggen som er installert for øyeblikket, selv om du erstatter den med samme merke.
- Legg merke til varmeområdenummeret og bekreft skaleringsretningen for det spesifikke merket før du sammenligner på tvers av merker.
- Sjekk gapspesifikasjonen mot tenningssystemets type, ikke bare motorfamilien.
- Bekreft setetype (pakning eller konisk) for å unngå å bruke feil dreiemomentverdi ved installasjon.
- Krysssjekk elektrodematerialet mot forventet kjørelengde for å planlegge neste utskiftingsintervall på forhånd.
Ofte stilte spørsmål
Kan jeg bruke en varmere plugg enn diagrammet anbefaler for bedre ytelse?
Å løpe ett trinn varmere enn oppført anbefales generelt ikke utenom en dokumentert justeringsendring, siden det øker risikoen for forhåndsantenning og detonasjon, spesielt under vedvarende belastning eller boost.
Hvorfor viser to diagrammer forskjellige gap-verdier for samme plugg?
Gap-anbefalinger er knyttet til tenningssystemet, ikke pluggen alene. Et diagram skrevet for en punkt-tenning vil vise et smalere gap enn et diagram for den samme pluggen som brukes i en spole-på-plugg-applikasjon.
Er en plugg med lengre rekkevidde noen gang trygt å bruke som erstatning?
Nei. En plugg med større rekkevidde enn spesifisert kan stikke ut i forbrenningskammeret og komme i kontakt med stempelet, mens en plugg med kortere rekkevidde kan sitte for dypt i den gjengede boringen til å fyre pålitelig.
Trenger iridiumplugger et annet gap enn kobberplugger i samme motor?
Ikke typisk. Avstanden angis av motoren og tenningssystemet, ikke elektrodematerialet, så diagrammets spaltekolonne gjelder vanligvis for alle materialvarianter for den applikasjonen.
Hvor ofte bør gapet kontrolleres på nytt mellom utskiftninger?
For kobberplugger er det rimelig å sjekke ved hvert oljeskift. For platina- og iridiumplugger betyr det bredere serviceintervallet at gapet sjelden trenger justering før pluggen når sin oppførte erstatningslengde.
Hvorfor viser et diagram noen ganger to forskjellige gap-verdier for samme delenummer?
Noen diagrammer viser et gap fra fabrikken sammen med et anbefalt installert gap for en spesifikk motorapplikasjon, siden ett delenummer kan betjene flere motorfamilier med litt forskjellige tenningskrav.
Kan en konisk seteplugg installeres der en pakningsseteplugg er spesifisert?
Nei. De to setetypene er ikke utskiftbare selv ved samme gjengestørrelse, fordi sylinderhodets bearbeidede setegeometri er kuttet spesifikt for én type, og å tvinge feil setestil risikerer dårlig forbrenningstetning eller gjengeskade.
Endrer anti-festeforbindelsen momentverdien som er oppført på diagrammet?
Ja. De fleste diagrammomenttall forutsetter tørre gjenger, så tilsetning av anti-festeblanding øker den effektive klemkraften ved en gitt momentinnstilling, noe som betyr at det påførte dreiemomentet bør reduseres litt fra diagrammets tørrgjengenummer.
Er det trygt å blande elektrodematerialer over sylindrene til en motor?
Det anbefales ikke. Blandede materialer kan forårsake ujevne forbrenningsegenskaper og ujevn slitasjehastighet mellom sylindrene, selv når annenhver diagramspesifikasjon stemmer overens med alle posisjoner.
Hva endrer egentlig en kartoppføring med utvidet rekkevidde ved installasjon?
En plugg med utvidet rekkevidde plasserer avfyringsspissen dypere inn i forbrenningskammeret enn en plugg med standard rekkevidde ved samme gjengestørrelse, noe som endrer flammeutbredelsen litt og er bare riktig når diagrammet spesifikt viser at motoren krever utvidet rekkevidde.
